Simulação Estrutural e de Fluidos CFD em Filtros de Manga

O filtro de manga é um dispositivo utilizado para a separação de partículas sólidas presentes em gases ou em ar. Esse tipo de filtro é amplamente utilizado em sistemas industriais onde há emissão de poluentes sólidos, como fábricas e indústrias que emitem partículas para a atmosfera, com o objetivo de reduzir a poluição e cumprir com normas ambientais.

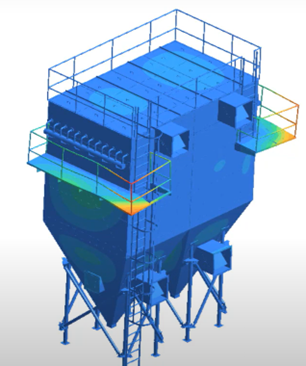

bag filter


Em relação aos filtros de manga, a simulação por elementos finitos (FEM – Finite Element Method) pode ser usada para avaliar diversos aspectos do seu desempenho e design, como:

  1. Resistência Estrutural: Determinar a resistência do filtro sob diferentes condições de carga, como pressão ou forças externas.

  2. Transferência de Calor: Se o filtro estiver operando em condições de alta temperatura, a simulação pode ajudar a avaliar a distribuição de temperatura e identificar áreas de potencial superaquecimento ou resfriamento.

  3. Vibração e Dinâmica: Estudar o comportamento dinâmico do filtro, especialmente em sistemas que podem ser sensíveis a vibrações.


Para realizar uma simulação de elementos finitos eficiente:

  1. Defina o Modelo Geométrico: Crie uma representação 3D do filtro de manga e seu entorno, se necessário.

  2. Selecione o Tipo de Elemento: Dependendo do que você deseja, escolha o tipo apropriado de elemento finito.

  3. Aplicar Condições de Contorno: Defina as condições iniciais e de contorno, pressões, temperaturas, etc.

  4. Malha o Modelo: Divida o modelo em pequenas partes ou elementos. A qualidade da malha é crucial para a precisão dos resultados.

  5. Execute a Simulação: Use um software FEM adequado para executar a simulação.

  6. Análise de Resultados: Depois de concluída a simulação, avalie os resultados para obter insights sobre o desempenho do filtro de manga.

A simulação de fluidos CFD (Computational Fluid Dynamics) em filtros de manga é uma técnica avançada usada para analisar e otimizar o desempenho dos filtros.

A análise CFD permite entender como o fluxo de ar e as partículas interagem com a manga do filtro, bem como identificar áreas de melhoria no design ou operação. Aqui está um breve resumo de como isso pode ser feito:

  1. Modelagem Geométrica: O primeiro passo é criar um modelo geométrico do filtro de manga, que pode ser feito usando softwares CAD.

  2. Descretização: O modelo geométrico é então dividido em pequenos volumes ou células. Este processo é chamado de descretização ou malha.

  3. Definição das Condições de Fronteira: Aqui, você define as condições iniciais, como velocidade de entrada do fluxo, concentração de partículas, temperatura, entre outros.

  4. Seleção do Modelo de Turbulência: Os filtros de manga muitas vezes operam em condições turbulentas. Dependendo da precisão e detalhe necessário, diferentes modelos de turbulência podem ser escolhidos.

  5. Simulação: Uma vez definidos todos os parâmetros, a simulação é realizada usando um software CFD. Durante a simulação, as equações de Navier-Stokes, juntamente com as equações de transporte de partículas, são resolvidas para o fluxo dentro do filtro.

  6. Análise de Resultados: Após a simulação, você pode visualizar o fluxo de ar dentro do filtro, a distribuição de pressão, o caminho das partículas e a eficiência de filtragem. Isso ajuda a identificar áreas onde o fluxo pode ser irregular ou onde pode haver acúmulo excessivo de partículas.

  7. Otimização: Com base nos resultados, podem ser feitas alterações no design ou operação do filtro para melhorar sua eficiência ou vida útil.

A simulação em filtros de manga é uma ferramenta poderosa para designers e engenheiros, pois permite uma análise detalhada do processo de filtragem e pode levar a melhorias significativas no desempenho do filtro.

Um software que pode ser usado para a Simulação Estrutural e de Fluidos em Filtros de Manga é o Altair HyperWorks.

A VirtualCAE é a especialista em Simulação Estrutural e de Fluidos, com experiência de décadas, realizando serviços de simulação virtual para centenas de clientes, de diversos setores industriais.

Entre em contato para maiores informações.
