Simulação Estrutural de Vasos de Pressão segundo a ASME Section VIII Division 2
- VirtualCAE
- 22/05/2026
- Blog
- Análise Estrutural, CAE, Método dos Elementos Finitos
- 0 Comentários
VirtualCAE utiliza aplicação de engenharia computacional para validação estrutural, integridade mecânica e otimização de equipamentos pressurizados
Os vasos de pressão desempenham um papel fundamental em praticamente todos os segmentos industriais que envolvem armazenamento, processamento ou transporte de fluidos sob condições de pressão controlada. Indústrias petroquímicas, químicas, farmacêuticas, alimentícias, de mineração, papel e celulose e geração de energia dependem diretamente desses equipamentos para garantir continuidade operacional, segurança de processo e estabilidade produtiva. Nesse cenário, a VirtualCAE atua no desenvolvimento e aplicação de simulações estruturais avançadas para vasos de pressão, utilizando metodologias de engenharia computacional alinhadas aos requisitos da ASME Section VIII Division 2, principal referência internacional para projeto e validação de equipamentos pressurizados.
Assim como demonstrado pela VirtualCAE em projetos de alta criticidade envolvendo simulações CAE aplicadas à certificação de dispositivos diversos e componentes sujeitos a requisitos rigorosos de validação normativa, a empresa também aplica essa mesma expertise em análises estruturais de vasos de pressão industriais, garantindo elevado nível de confiabilidade técnica, rastreabilidade e conformidade regulatória.
Para atender a essas demandas, a VirtualCAE utiliza simulações numéricas baseadas no Método dos Elementos Finitos (FEA – Finite Element Analysis), permitindo prever com elevada precisão o comportamento estrutural dos equipamentos ainda na fase de projeto. Essa abordagem reduz riscos, antecipa falhas potenciais e possibilita decisões de engenharia mais eficientes e economicamente viáveis.
Engenharia Computacional Aplicada ao Design by Analysis
A ASME VIII Division 2 introduz a filosofia de Design by Analysis, permitindo que análises computacionais substituam parcialmente abordagens excessivamente conservadoras baseadas apenas em fórmulas analíticas tradicionais. A VirtualCAE atua justamente nesse contexto, desenvolvendo modelos numéricos avançados capazes de representar com fidelidade o comportamento real dos vasos de pressão sob condições operacionais complexas.

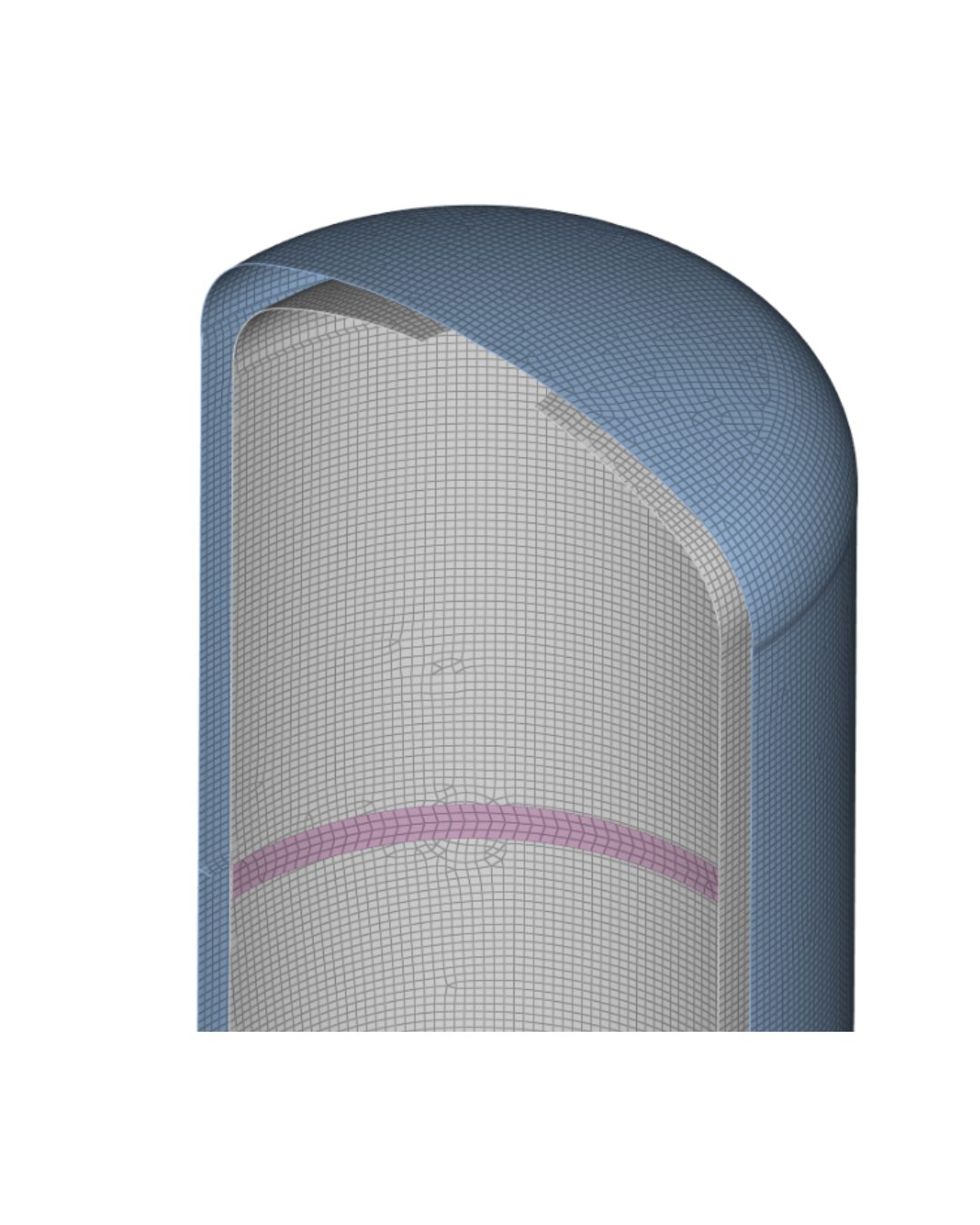

Por meio da construção de modelos tridimensionais detalhados, a VirtualCAE realiza a representação completa de componentes como casco principal, tampos, bocais, flanges, suportes, reforços estruturais, regiões de transição geométrica e componentes sujeitos a concentrações de tensão. Após a modelagem, o equipamento é discretizado em malhas de elementos finitos de alta qualidade, permitindo análises estruturais robustas e aderentes aos critérios da ASME VIII Div. 2 Part 5.

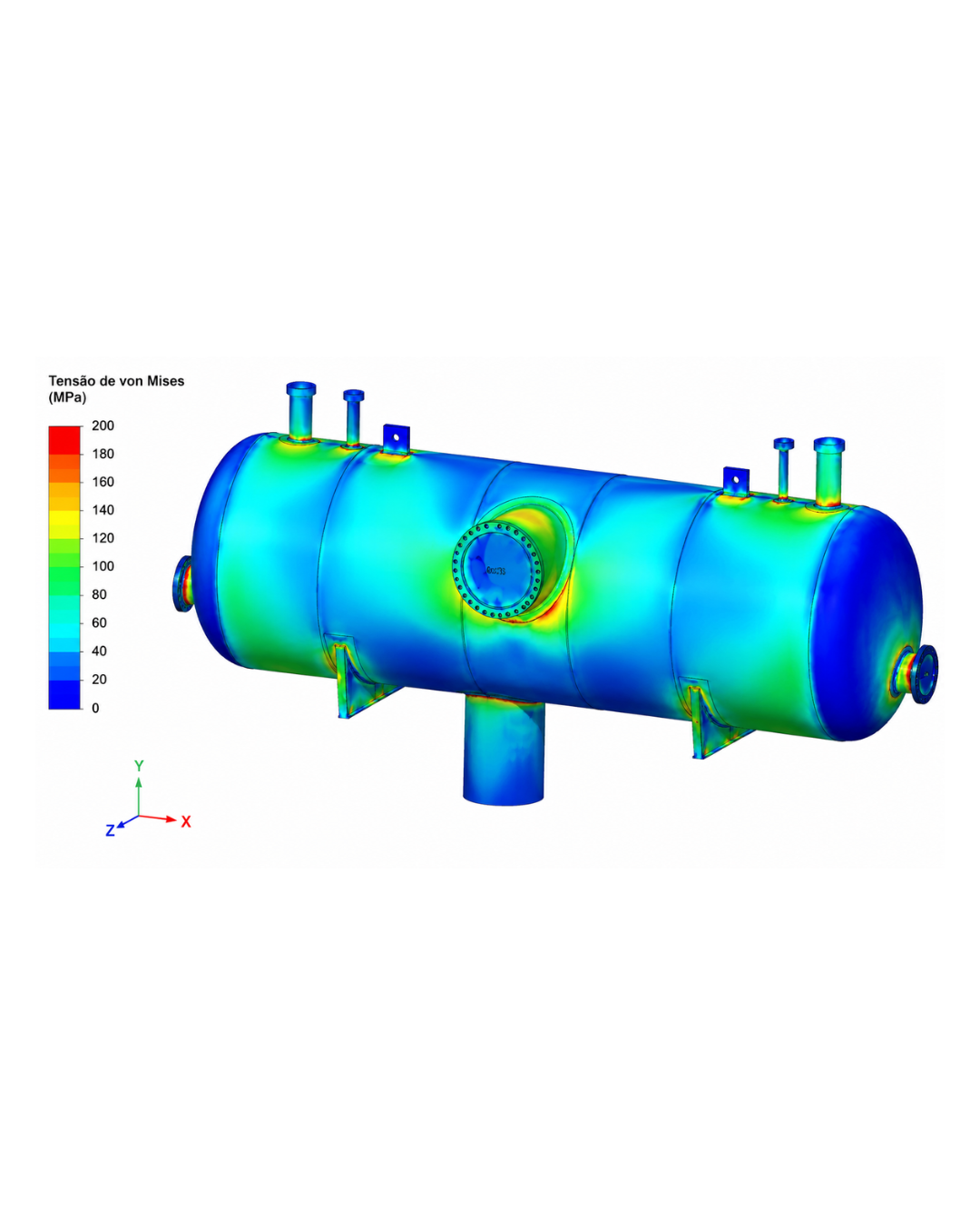

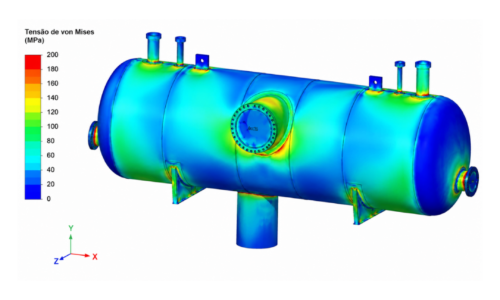

A VirtualCAE conduz análises estruturais completas considerando múltiplas condições operacionais simultaneamente, incluindo pressão interna e externa, peso próprio do equipamento, cargas provenientes de tubulações, gradientes térmicos, dilatações térmicas, ações de vento, sismos, condições transitórias de partida e parada e carregamentos combinados. Essa abordagem permite avaliar o comportamento estrutural real do equipamento, identificando antecipadamente regiões críticas e potenciais mecanismos de falha. A partir dos resultados obtidos, a ASME VIII Div. 2 fornece critérios específicos para interpretação e classificação das tensões calculadas. Um dos aspectos mais importantes dessa metodologia é a distinção entre tensões primárias, secundárias e de pico, uma vez que cada uma possui impacto distinto sobre a integridade estrutural do equipamento. Essa classificação permite avaliar não apenas se o vaso suporta as cargas aplicadas, mas também se existem regiões críticas suscetíveis a falhas localizadas, deformações permanentes ou danos cumulativos ao longo do tempo.
Um dos principais modos de falha avaliados conforme a ASME VIII Div. 2 é o colapso plástico. Essa verificação busca garantir que o equipamento mantenha sua capacidade estrutural sem entrar em deformação plástica generalizada sob carregamentos extremos. Em geometrias mais complexas, especialmente em regiões próximas a bocais e transições de espessura, a análise de falha localizada torna-se igualmente relevante, pois concentrações excessivas de tensão podem comprometer a vida útil do equipamento mesmo quando as tensões globais aparentam estar dentro dos limites aceitáveis.
Avaliação de Colapso Plástico
A VirtualCAE executa análises para verificar a capacidade estrutural do equipamento sob carregamentos extremos, garantindo que não ocorram deformações plásticas generalizadas capazes de comprometer a operação segura do vaso de pressão.
Análise de Flambagem
Equipamentos sujeitos à pressão externa ou esforços compressivos podem apresentar instabilidades estruturais críticas antes mesmo do escoamento do material. Assim, utilizamos simulações não lineares para identificação precisa de riscos de flambagem e otimização estrutural do projeto.
Análise de Fadiga
Para equipamentos sujeitos a ciclos térmicos ou variações frequentes de pressão, a VirtualCAE realiza análises de fadiga, permitindo estimar vida útil em ciclos, prever nucleação de trincas e aumentar a durabilidade operacional do equipamento.
Otimização Estrutural e Redução de Custos
Além da validação normativa, utilizamos a simulação estrutural como ferramenta estratégica de otimização de projeto. A engenharia computacional permite compreender com precisão a distribuição real de tensões no equipamento, reduzindo super dimensionamentos e possibilitando:
- Redução de espessuras;
- Diminuição de massa estrutural;
- Menor consumo de matéria-prima;
- Redução de custos de fabricação;
- Otimização logística e de montagem;
- Aumento da confiabilidade operacional.
Essa abordagem proporciona ganhos diretos em competitividade industrial sem comprometer os requisitos de segurança e desempenho. A atuação da VirtualCAE é fundamentada no uso estratégico da engenharia computacional aplicada à validação de produtos e equipamentos industriais de alta criticidade. A empresa emprega metodologias avançadas de CAE (Computer-Aided Engineering) para apoiar fabricantes no desenvolvimento de soluções mais seguras, eficientes e alinhadas aos requisitos normativos internacionais.
Assim como em aplicações envolvendo certificações complexas e análises multipysics, a VirtualCAE aplica seu conhecimento em simulação estrutural de vasos de pressão para fornecer suporte técnico altamente especializado em todas as etapas do desenvolvimento do equipamento.
Conclusão
A simulação estrutural de vasos de pressão conforme a ASME Section VIII Division 2 representa hoje uma das mais avançadas aplicações da engenharia computacional na indústria. Mais do que validar tensões ou espessuras mínimas, essa metodologia permite compreender profundamente o comportamento estrutural do equipamento em condições reais de operação.
A VirtualCAE atua diretamente nesse cenário, oferecendo soluções avançadas de engenharia baseada em simulação para validação estrutural, integridade mecânica e otimização de equipamentos pressurizados. Por meio da integração entre modelagem computacional, análise numérica e conformidade normativa, a empresa contribui para o desenvolvimento de vasos de pressão mais seguros, confiáveis, eficientes e competitivos para a indústria moderna.
